Флажковый датчик уровня для силосов и бункеров

• силосы с зерном, мукой и кормами
• бункеры и контейнеры с гранулированными продуктами
• ёмкости с порошковыми и крупными сыпучими веществами
• баки и резервуары с жидкостями
• бункеры над шнеками, дозаторами, фасовочными машинами

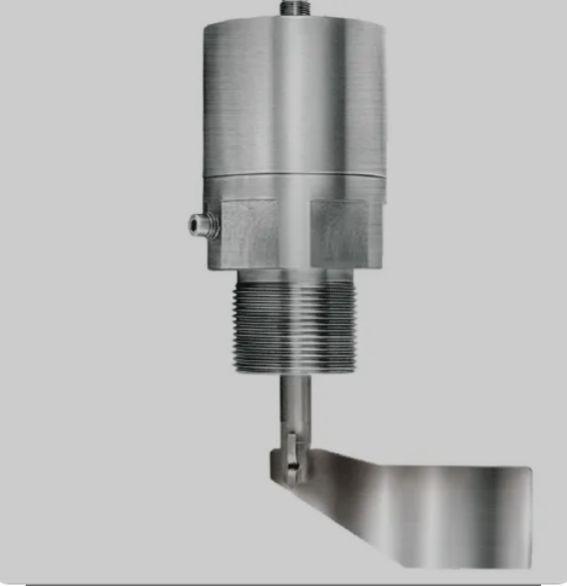

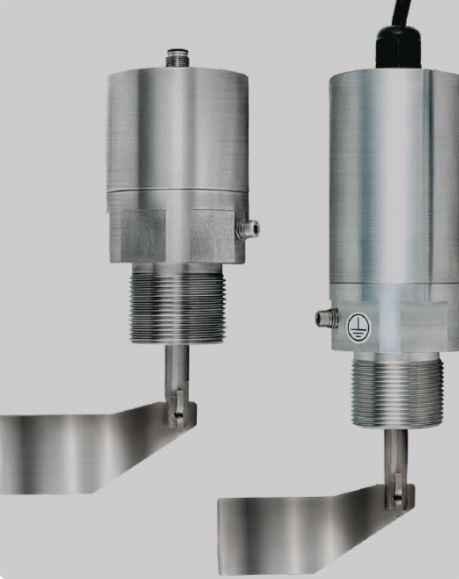

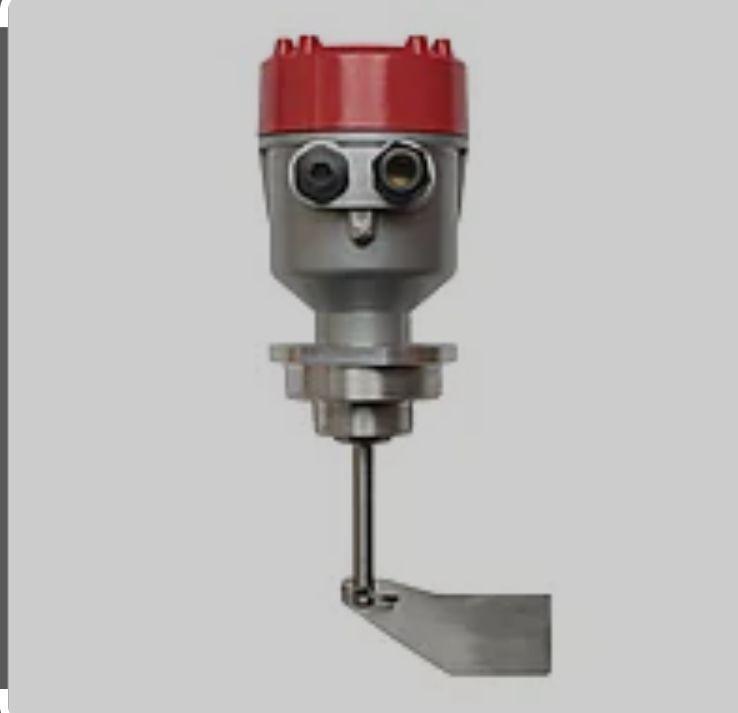

Чувствительный элемент — флажок, то есть лопасть, закреплённая на валу. Вал выходит через стенку ёмкости в корпус датчика, где расположен механизм фиксации положения. Сам датчик монтируется на стенку или крышку ёмкости так, чтобы флажок находился внутри на нужной высоте.

Конструкция полностью механическая: в зоне контакта с материалом нет датчиков, линз, излучателей, которые боятся пыли, конденсата и налипания.

Пока ёмкость не заполнена до уровня датчика, флажок находится в свободном пространстве и удерживается в исходном положении. Когда материал поднимается до флажка, лопасть встречает сопротивление и меняет своё положение. Это изменение фиксируется устройством, и сигнал может передаваться в систему управления: на щит, контроллер, сирену или световой индикатор.

Дальше логику задаёт сам пользователь. Например:

• датчик верхнего уровня — останавливает загрузку силоса или пневмотранспорт
• датчик нижнего уровня — сигнализирует, что материал заканчивается, и защищает шнек от работы вхолостую
• датчик промежуточного уровня — помогает понимать запас материала

• простота конструкции и высокая надёжность
• отсутствие сложной электроники в рабочей зоне
• устойчивость к загрязнению и налипанию материала
• работает на разных материалах: от муки до гранул
• понятный и ремонтопригодный механизм

Место установки зависит от задачи. Датчик верхнего уровня ставят в верхней части силоса, с учётом конуса насыпки — материал ложится горкой, и датчик не должен оказаться в «тени» от загрузочного патрубка. Датчик нижнего уровня ставят в конусной части, выше выпускного отверстия, чтобы сигнал пришёл до того, как ёмкость опустеет полностью. Важно, чтобы падающий поток материала не бил прямо по флажку — иначе возможны ложные срабатывания.

Что указать в заявке:

• какой материал в ёмкости: зерно, мука, корм, гранулы, порошок, жидкость
• насыпную плотность и склонность к налипанию, если известны
• тип ёмкости и место установки: стенка или крышка
• сколько уровней нужно контролировать
• куда должен идти сигнал: щит, контроллер, сигнализация

Мы делаем силосы, бункеры, шнеки и дозаторы — и подберём датчики уровня вместе с оборудованием, чтобы вся система загрузки и выгрузки работала как единое целое.

• подбор под материал и ёмкость
• гарантия 12 месяцев
• доставка по всему Казахстану, самовывоз со склада в Павлодаре

Отправляем датчики уровня по всему Казахстану. Гарантия на оборудование — 12 месяцев. Чтобы узнать цену и подобрать датчик уровня сыпучих материалов, оставьте заявку на сайте.
