Шнеки и шнековые транспортёры

Как выбрать диаметр и длину шнека

Диаметр рассчитывается от требуемой производительности и характеристик сыпучего материала. Основная формула: Q = 47 × D² × t × n × f × ρ × C, где D — диаметр в метрах, t — шаг винта, n — обороты, f — коэффициент заполнения (0,25 для зерна, 0,4 для цемента), ρ — насыпная плотность материала, C — поправка на угол наклона.

Для типовых задач мы держим наготове 4 диаметра: Ø 114 мм (до 5 т/час, для муки/отрубей), Ø 159 мм (до 12 т/час, для зерна/комбикорма), Ø 219 мм (до 25 т/час, для загрузки силосов), Ø 273 мм (до 50 т/час, для элеваторов и цементных линий). Более подробный расчёт — в статье блога.

Жёсткий или гибкий шнек — что выбрать

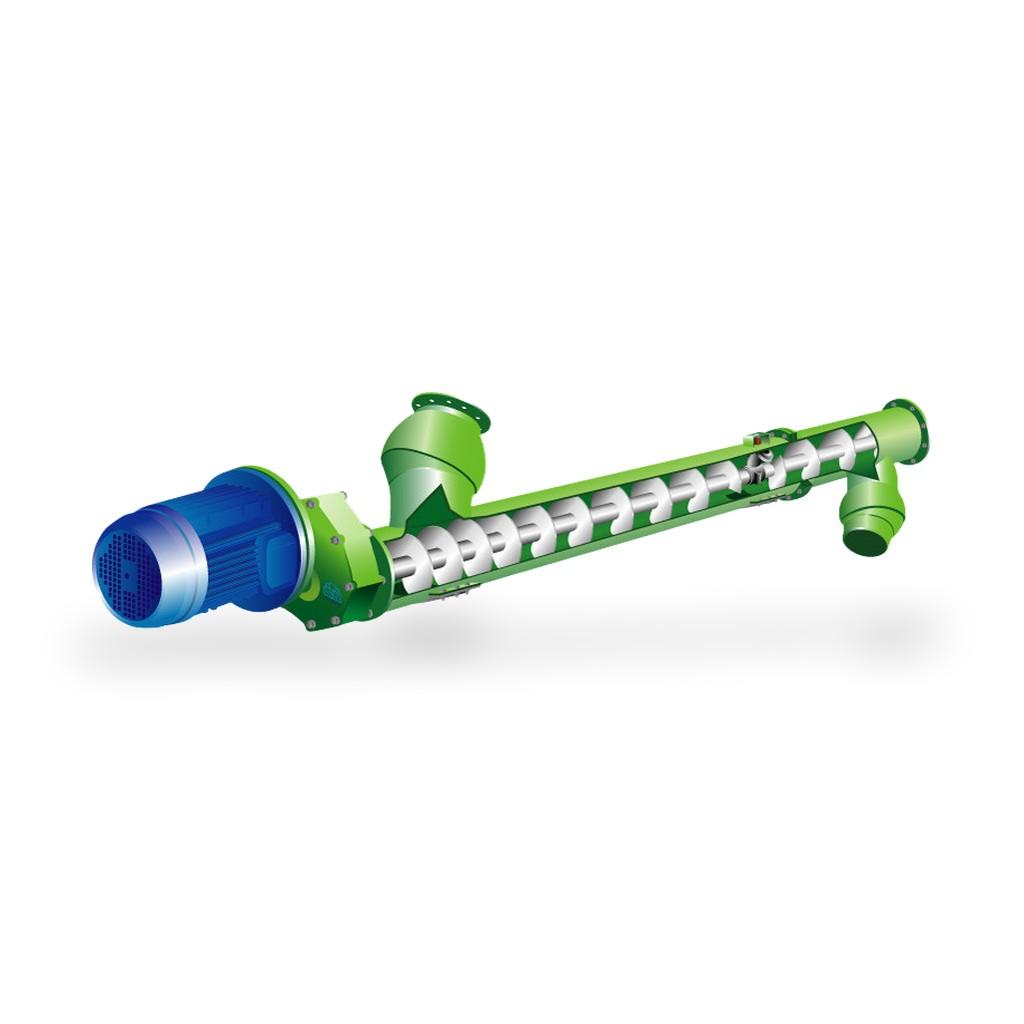

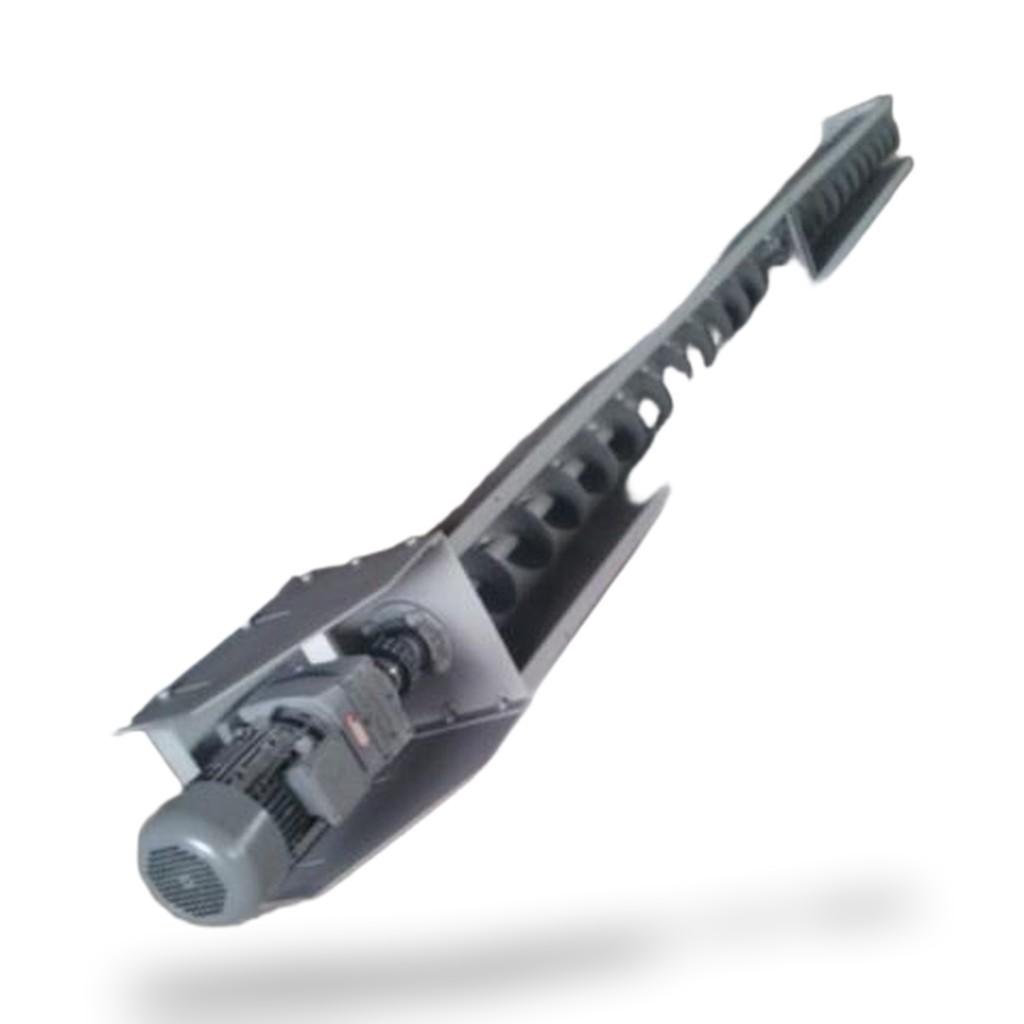

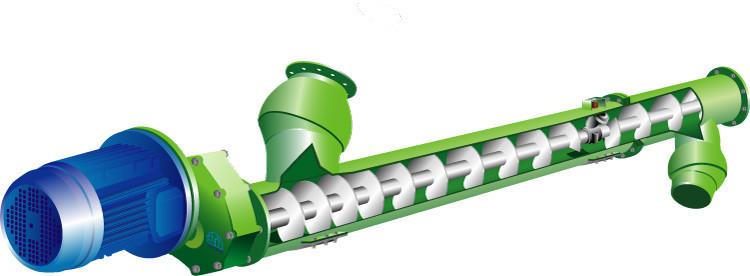

• Жёсткий шнек — стальной винт на валу в прямой трубе. Ресурс 5–7 лет, производительность до 50 т/час, работает с абразивами.
• Гибкий шнек — спираль без вала в ПВХ-трубе, может изгибаться, бережно транспортирует. Идеален для муки, комбикорма, пеллет.
• Правило: прямая геометрия + большой объём + абразив = жёсткий. Сложная траектория + нежный материал = гибкий.

Комплектация под задачу

В базовую комплектацию входят: труба-корпус со стенкой 3 мм, винт из стали 09Г2С толщиной 4–6 мм, опорные подшипники SKF/FAG на концах вала, асинхронный двигатель 380 В соответствующей мощности. Дополнительно можно заказать: мотор-редуктор вместо ремённого привода, магнитный сепаратор перед загрузкой, тепловое реле, аварийный выключатель, страховочную стойку для наклонных установок.
